4、6061鋁合金介紹

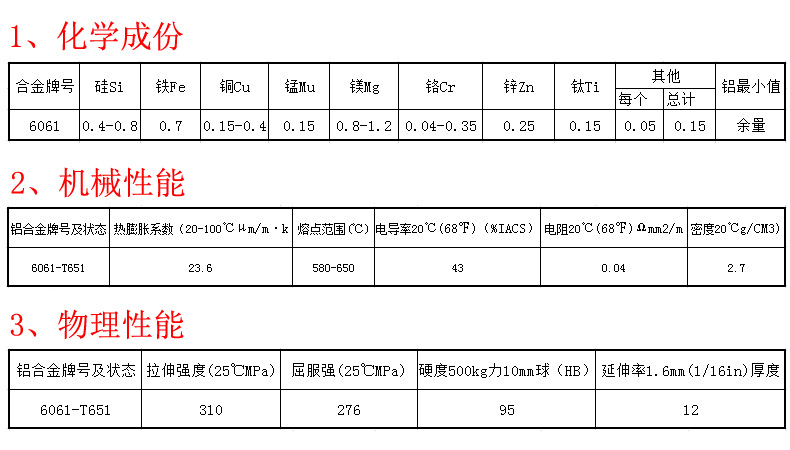

6061合金的主要合金元素為mg和si，是應(yīng)用最為廣泛的鋁合金之一

機(jī)械加工

6061的T651狀態(tài)比5系合金更易加工，用單點(diǎn)或軸金鋼石刀具加工時(shí)顯示其較好的加工性。
陽極氧化性
6061合金具有友誼的表面及陽極氧化特性，特別是該合金對(duì)硬質(zhì)氧化反應(yīng)極好。

應(yīng)用
6061-T651在應(yīng)用中代替了部分低碳鋼，發(fā)揮了重量輕，堅(jiān)硬，抗腐蝕，易加工的特點(diǎn)。主要用于：化學(xué)設(shè)備，海運(yùn)設(shè)備，壓力容器，儲(chǔ)存罐,卡車海運(yùn)和低溫上的運(yùn)用。普通的結(jié)構(gòu)件，紙制和紡織桿，熱交換器，風(fēng)機(jī)葉片，壓力容器等。

抗腐蝕性
6061合金具有高度抗腐蝕性的鋁合金。該合金在空氣中具有良好的抗腐蝕性，幾乎不存在應(yīng)用腐蝕斷裂和片狀剝落現(xiàn)象。6系跟5系合金暴露于高溫中，抗腐蝕性也不會(huì)降低。

焊接性
6061合金焊接性良好，可用各種焊接方法焊接，在熱影響區(qū)域，焊接會(huì)降低抗拉強(qiáng)度至165-200Mpa?？赏ㄟ^重新熱處理部分恢復(fù)期性能，焊縫抗腐蝕性亦良好。

熱處理工藝

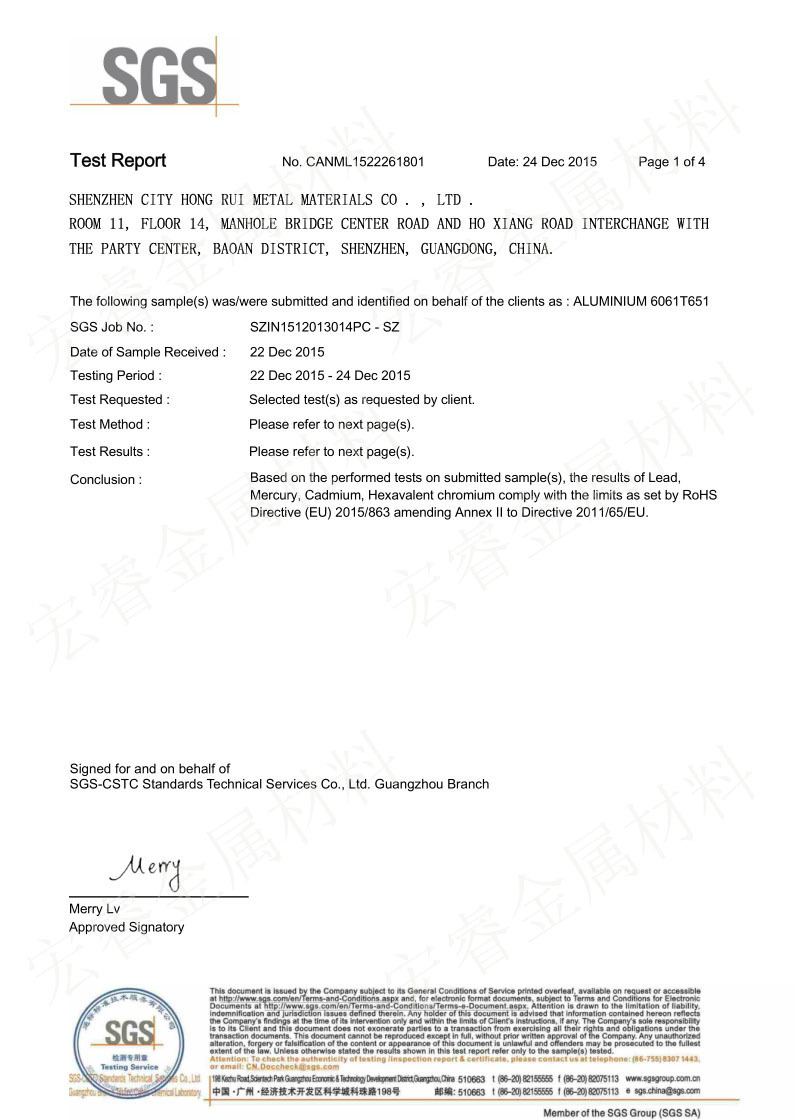

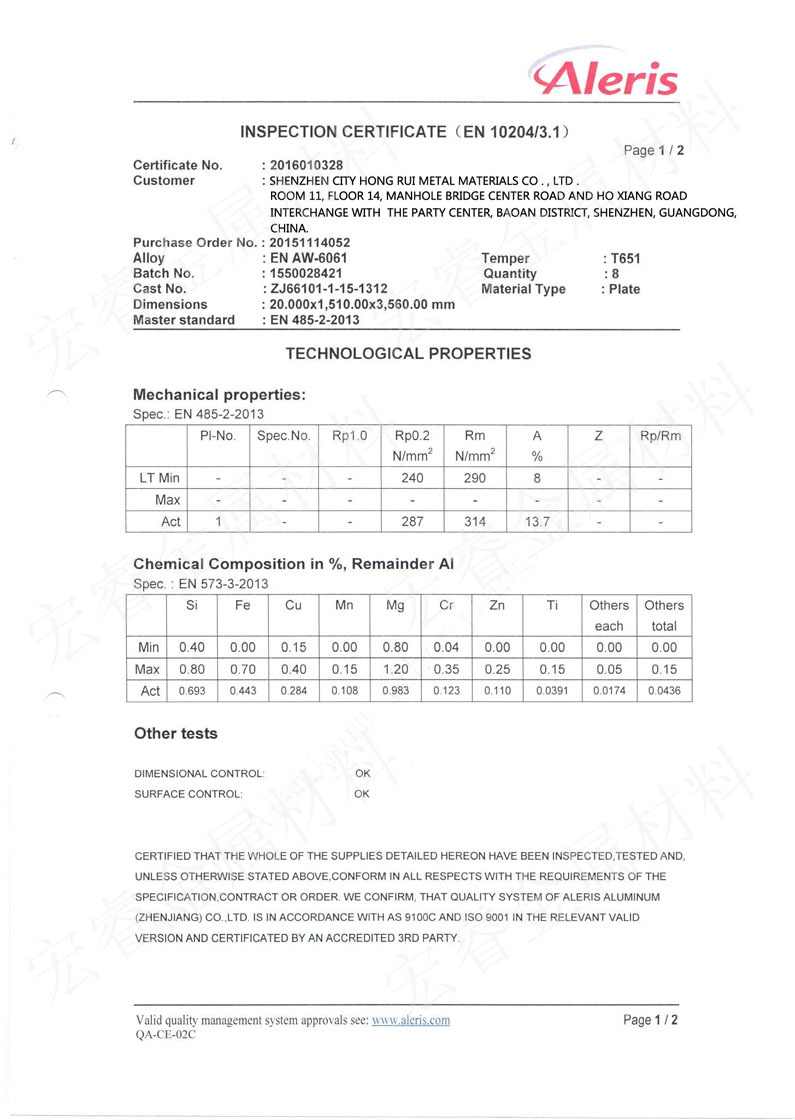

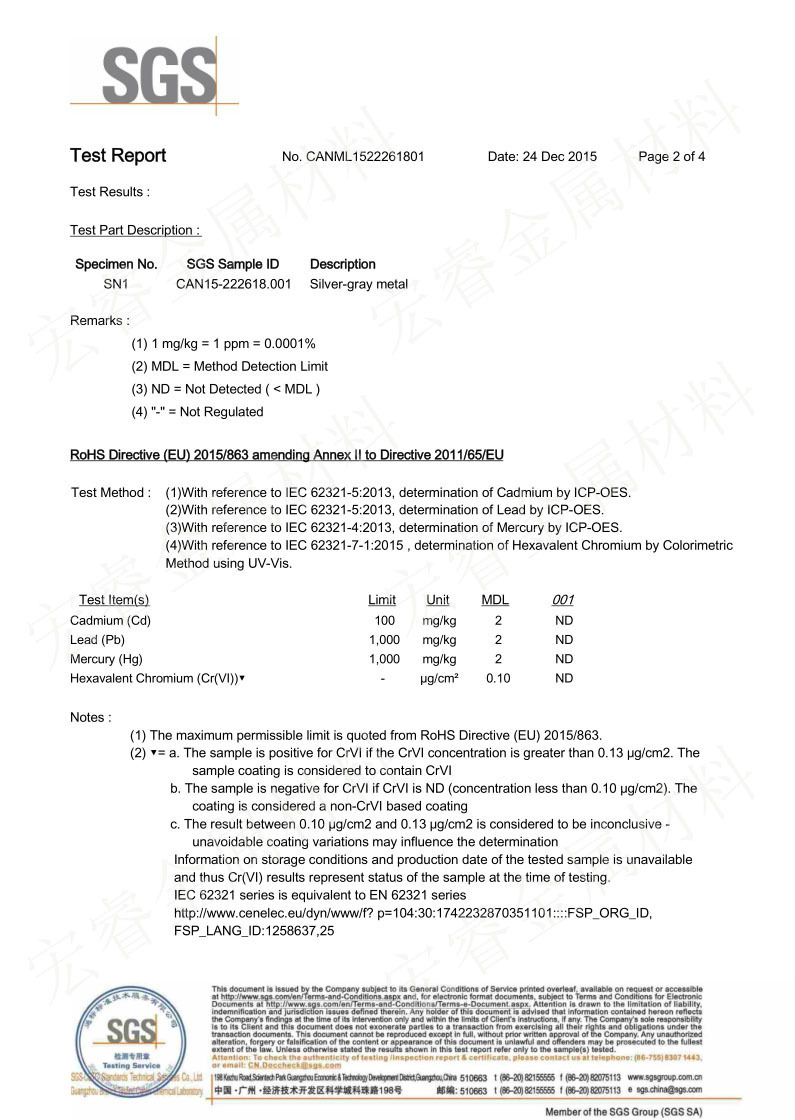

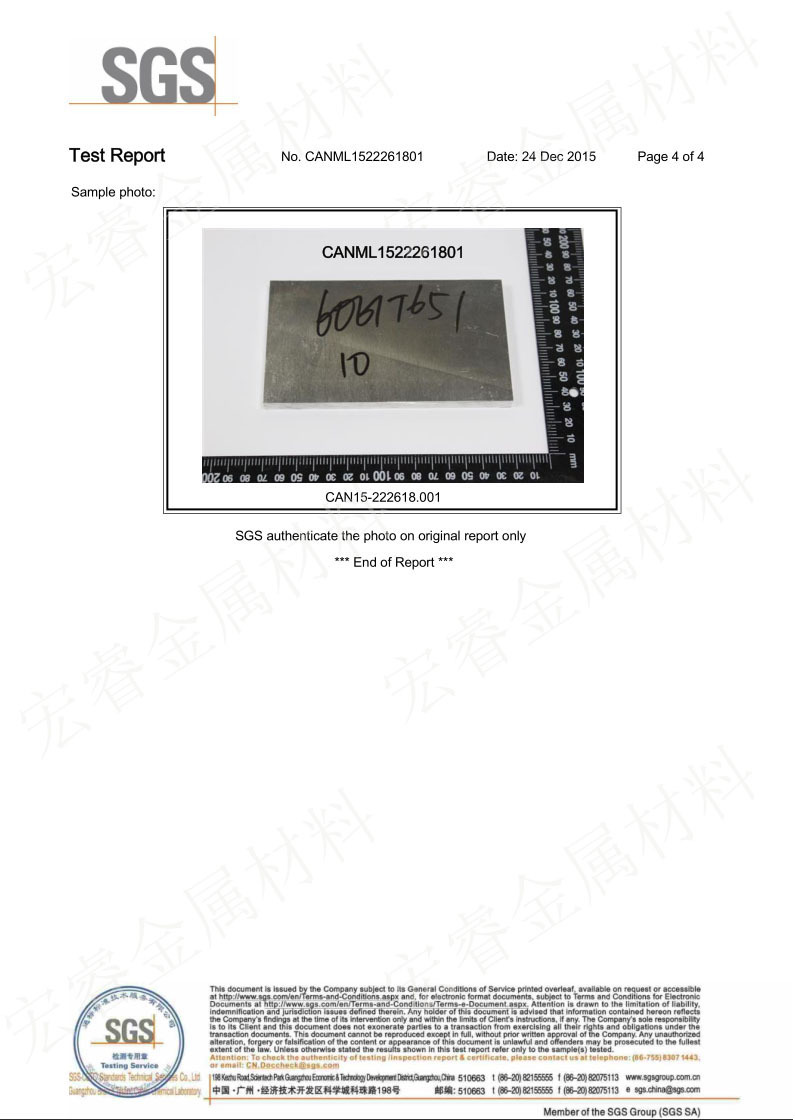

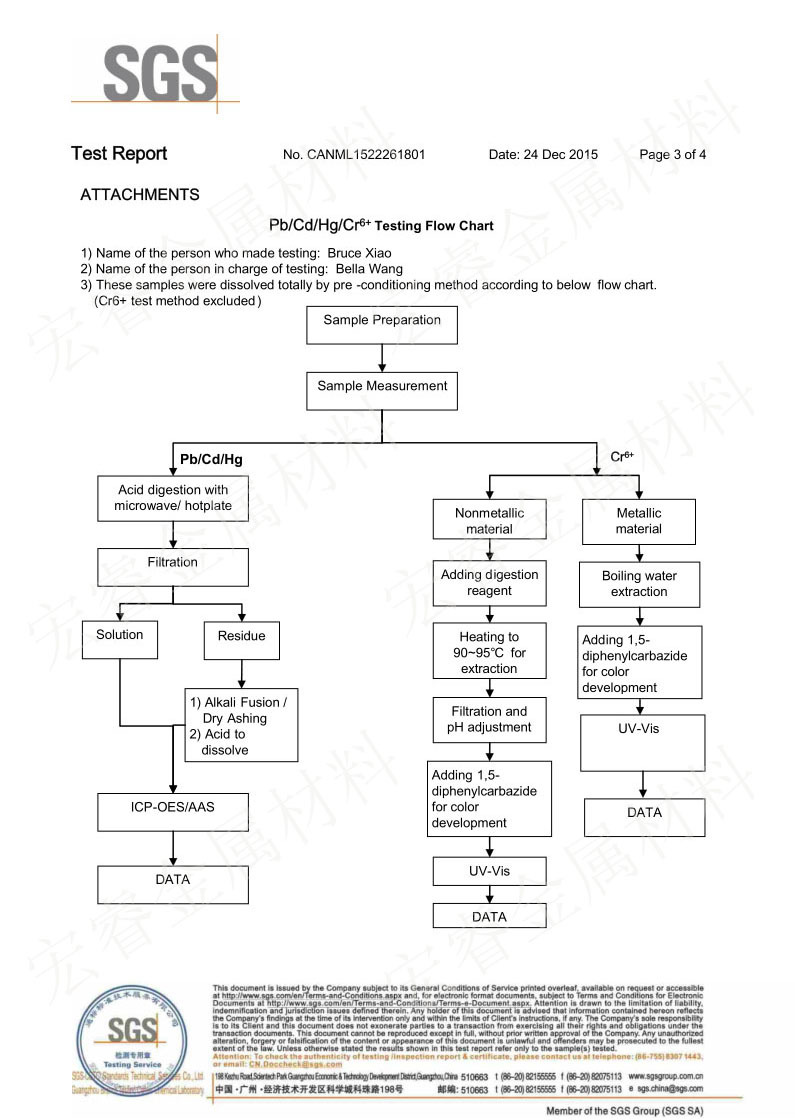

 1）快速退火：加熱溫度350-410℃隨材料有效厚度的不同，保溫時(shí)間在30-120min之間；空氣或水冷。2）高溫退火：加熱溫度300-500℃；成品厚≥6mm，保溫時(shí)間為10-30min、＜6mm時(shí)，熱透為止，空氣冷。3）低溫退火：加溫?zé)岫?50-250℃；保溫時(shí)間為2-3h；空氣或水冷。
